Feuerwiderstand von Aluminium-Verbundplatten: Erläuterung der Klassen A2, B1 und B2

Als ein Fassadenbauer eine Lieferung von Aluminium-Verbundplatten mit einem A2-Zertifikat auf Papier erhielt, versagten die Platten vor Ort dennoch, weil der Kern beim Aufschälen der Kante sichtbar aus Polyethylen bestand. Diese einzige Inspektion offenbarte eine Lücke zwischen Papierkram und Realität. Die Schlussfolgerung sollte jedem Käufer Orientierung geben: A2-Platten mit Mineralkern tragen nicht wesentlich zum Brand bei, flammhemmende B1-Platten widerstehen der Entzündung, brennen aber bei längerer Einwirkung, und Standardplatten mit Polyethylenkern schmelzen, entzünden sich und beschleunigen die Flammenausbreitung. In diesem Artikel wird erklärt, was dieses Verhalten bestimmt, wie die Klassifizierungen A2, B1 und B2 gemessen werden und warum die Produktionslinie die eigentliche Garantie für jedes Brandschutzzertifikat ist.

Was bestimmt den Feuerwiderstand einer Aluminium-Verbundplatte?

Ein ACP-Panel ist ein Sandwich aus zwei dünnen Aluminiumhäuten und einem Polymerkern. Die Aluminiumhaut schmilzt bei etwa 660 Grad Celsius, gibt bei der Verbrennung jedoch keine nennenswerte Wärme ab. Der Kern ist die Komponente, die das Brandverhalten steuert.

• Kernformulierung: Standard-Polyethylen, flammhemmendes Polyethylen oder eine mit Mineralien gefüllte, nicht brennbare Verbindung
• Kerngleichmäßigkeit: Gleichmäßiges Mischen und Füllen über die gesamte Breite der Platte
• Haftfestigkeit: Der Kleber muss Hitze überstehen und ein vorzeitiges Ablösen der Haut verhindern
• Dicke der Haut: Dickere Schichten verzögern den Flammenkontakt mit dem Kern, ändern jedoch nicht die Brandklassifizierung

Die praktische Konsequenz ist einfach. Zwei Paneele mit identischen Aluminiumhäuten können sich im Brandfall völlig unterschiedlich verhalten, wenn sich ihre Kerne unterscheiden. Aus diesem Grund muss die Diskussion über den Feuerwiderstand beim Kern beginnen und beim Produktionsprozess enden.

Erläuterung der Brandklassifizierungen A2, B1 und B2

Brandklassifizierungen werden durch Brandreaktionstests und nicht durch Marketingsprache definiert. In Europa ist die Referenz EN 13501-1. In China lautet die Referenz GB/T 8624. Beide Systeme bewerten Wärmefreisetzung, Flammenausbreitung, Rauchentwicklung und brennende Tropfen und ordnen das Panel dann einer Klasse zu.

A2 ist nicht einfach ein besseres B1. Der A2-Test erfordert eine sehr geringe Gesamtwärmefreisetzung, eine niedrige Spitzenwärmefreisetzungsrate und keine brennenden Tropfen. B1 ermöglicht weiterhin die Verbrennung, begrenzt jedoch die Geschwindigkeit der Flammenausbreitung über die Platte. In der Praxis können A2-Paneele ohne zusätzliche Brandschutzschichten an Fassaden installiert werden, während B1-Paneele in vielen Ländern Hohlraumsperren und Brandschutzwände zwischen den Stockwerken erfordern.

Auslesen der Testdaten: Begrenzung des Sauerstoffindex und der Wärmefreisetzungsrate

Zwei Zahlen vermitteln ein schnelles und ehrliches Bild eines Plattenkerns, bevor er in ein Gebäude gelangt. Der erste ist der limitierende Sauerstoffindex. Die zweite ist die maximale Wärmefreisetzungsrate aus einem Kegelkalorimetertest. Beides erscheint in der Testdokumentation, die jeder Brandschutz-ACP-Versorgung beiliegen sollte.

Begrenzung des Sauerstoffindex durch Kernmaterial

Der Grenzsauerstoffindex gibt die minimale Sauerstoffkonzentration an, bei der ein Material nach Entfernung der Zündquelle weiter brennt. Normale Luft enthält etwa 21 Prozent Sauerstoff, weshalb ein Standard-Polyethylenkern mit einem LOI von 18 bei einem Raumbrand leicht brennt. Ein flammhemmender B1-Kern erreicht typischerweise einen LOI von 30 bis 35, was bedeutet, dass er eine sauerstoffreiche Atmosphäre benötigt, um weiter zu brennen, und normalerweise von selbst erlischt, wenn die Flamme erloschen ist. Ein A2-Mineralkern erreicht LOI-Werte über 60, sodass die Verbrennung bei keiner der bei einem Gebäudebrand verfügbaren Sauerstoffkonzentrationen aufrechterhalten werden kann. Diese eine Zahl erklärt die meisten praktischen Unterschiede zwischen den drei Produktstufen, bevor überhaupt ein groß angelegter Test geplant ist.

Wärmefreisetzungsrate im Zeitverlauf

Diese Kurven zeigen, wie schnell das Kernmaterial während eines Kegelkalorimetertests bei einer Strahlungsintensität, die einem entstehenden Raumbrand ähnelt, Wärme abgibt. Der Standard-PE-Kern erreicht innerhalb von zwei Minuten nach der Einwirkung eine maximale Wärmefreisetzungsrate von etwa 650 Kilowatt pro Quadratmeter. Der flammhemmende B1-Kern erreicht einen Spitzenwert von etwa 300 Kilowatt pro Quadratmeter, was weniger als der Hälfte des PE-Spitzenwerts entspricht, aber immer noch einen erheblichen Beitrag zu einem Brand leistet. Der A2-Mineralkern bleibt während des gesamten Tests unter 60 Kilowatt pro Quadratmeter, daher wird beschrieben, dass A2-Paneele einen vernachlässigbaren Beitrag zum Brand leisten. Die Spitzenwärmefreisetzungsrate steuert die vertikale Flammenausbreitung an einer Fassade, und der Unterschied zwischen den drei Kurven ist der Unterschied zwischen einem eingedämmten Feuer und einem Feuer, das sich nach oben durch die Gebäudehülle ausbreitet.

Wo jeder Brandschutzgrad erforderlich ist

Bauvorschriften verwenden die Brandklassifizierung, um die Folgen eines Brandes zu begrenzen. Die erforderliche Klasse steigt mit der Gebäudehöhe, der Personenzahl und der Evakuierungsschwierigkeit. Die folgende Tabelle verwendet eine Fünf-Punkte-Skala, um die Mindestanforderungen nach Anwendung anzuzeigen.

Das Diagramm wendet eine fünfstufige Anforderungsskala auf ausgewählte Bauanträge an. Hochhausfassaden und Verkehrsstationen befinden sich auf der maximalen Höhe, da die vertikale Flammenausbreitung das größte Lebenssicherheitsrisiko darstellt. Krankenhäuser und Schulen erfordern in den meisten regulierten Märkten die Note A2, da sich unter den Bewohnern auch Personen befinden, die sich nicht selbst evakuieren können. Niedrige Gewerbegebäude akzeptieren manchmal die Klasse B1, aber nur, wenn die Fassadenkonstruktion Hohlraumbarrieren und Brandschutzelemente hinzufügt. Innenauslagen und temporäre Ausstellungen haben die niedrigste Schwelle, doch selbst dort ist ein B1-Kern sicherer, wenn Beleuchtungskabel und Steckdosenleisten in der Nähe sind. Die Skala ist eine Vereinfachung, spiegelt jedoch die Logik von Codes wie EN 13501 und GB/T 8624 wider.

Vergleich von A2-, B1- und Standard-PE-Kernplatten

Bei der Entscheidung geht es selten allein darum, das sicherste Material auszuwählen. Es geht darum, das Panel an das Gebäuderisikoprofil und das Budget anzupassen. Das folgende Radardiagramm vergleicht die drei Kerntypen anhand von sechs Kriterien.

Das Radardiagramm vergleicht A2-, B1- und Standard-PE-Kerne anhand von sechs Kriterien, die sowohl Sicherheits- als auch kommerzielle Entscheidungen beeinflussen. A2 ist hinsichtlich Brandschutz und Umweltfreundlichkeit führend, da der Mineralkern nicht brennt und weniger Rauch erzeugt. B1 überzeugt durch ein ausgewogenes Verhältnis von Formbarkeit und Kosten, weshalb es nach wie vor eine beliebte Wahl für Innenverkleidungen und Beschilderungen ist. Standard-PE lässt sich am einfachsten schneiden, falten und formen und ist am kostengünstigsten in der Herstellung, aber aufgrund seiner schwachen Brandschutzeigenschaften ist es in den meisten Gerichtsbarkeiten nicht für Außenwände geeignet. Die Form jedes Polygons zeigt, dass kein einzelner Kern auf jeder Achse am besten ist, daher muss der Käufer die Plattenqualität an das Risikoprofil des Gebäudes anpassen. In der Praxis ist A2 obligatorisch, wenn die Lebenssicherheit auf dem Spiel steht, und PE ist nur dann akzeptabel, wenn das Zündrisiko gering ist und die Fluchtwege kurz sind.

Warum die Produktionslinie darüber entscheidet, ob das Zertifikat wahr ist

Die Klassifizierungen A2 und B1 sind nur gültig, wenn die Platte in einem stabilen und kontrollierten Prozess hergestellt wird. Der mineralische Kern einer A2-Platte muss gleichmäßig über die Plattenbreite verteilt sein. Wenn die Kernformulierung von Rolle zu Rolle variiert, variiert auch die Brandleistung. Eine Linie, die von der Standard-PE-Produktion umgestellt wurde, hält möglicherweise nicht das Temperaturprofil, die Mischgenauigkeit und die Druckeinstellungen aufrecht, die für einen A2-Kern erforderlich sind.

Aus diesem Grund trennen seriöse Panelhersteller ihre A2-Linien von ihren PE-Linien und dokumentieren die Umstellungsvorgänge. Die Brandschutzklasse lebt im Produktionsprozess ebenso wie in der Chemie des Kerns. Eine Linie, die für die A2-Ausgabe ausgelegt ist, umfasst Präzisionsdosierung, Inline-Schälprüfung und Dickenkontrolle, die eine Allzwecklinie nicht bieten kann.

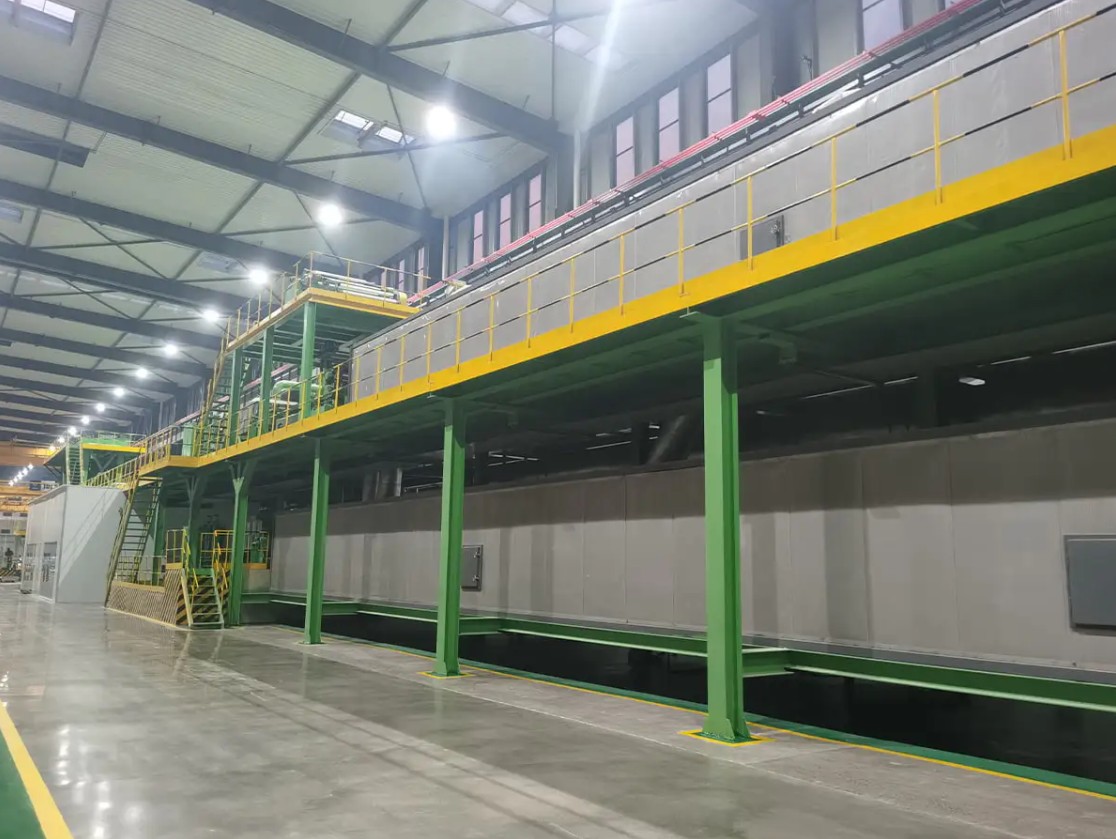

A2-Laminierungslinie für Metallverbundplatten mit Infrarotheizung Diese kontinuierliche Laminierlinie wurde speziell für feuerbeständige A2-Platten entwickelt und trennt die Kernvorbereitung von der Laminierung, um die Investition zu vereinfachen. Sein Infrarotofen der dritten Generation senkt den Energieverbrauch um über 50 %, was ihn zu einer praktischen Wahl für eine gleichbleibend hohe Produktionsausbeute macht. Produkt anzeigen →

Wenn die Platten auf einer Linie hergestellt werden, die für die jeweilige Sorte ausgelegt ist, wird das Zertifikat zu einer Aussage über den laufenden Prozess und nicht zu einer einmaligen Prüfung. Dies ist der Unterschied zwischen einer zufälligen Charge, die durchläuft, und jeder Charge, die denselben Standard erfüllt.

Was Sie beim Kauf feuerbeständiger ACP-Paneele beachten sollten

Käufer sind oft überrascht, dass der gleiche Sortenname sehr unterschiedliche Qualitätsstufen abdecken kann. Durch die folgenden Prüfungen wird eine echte Brandschutzplatte von einer neu gekennzeichneten Platte unterschieden.

1. Fordern Sie den Original-Prüfbericht an und vergleichen Sie Plattenbeschreibung, Dicke und Kerndichte mit der gelieferten Ware.
2. Bestätigen Sie, dass der Lieferant auf einer Linie produziert, die für den A2- oder B1-Kern ausgelegt ist, und nicht auf einer modifizierten PE-Linie.
3. Ziehen Sie eine Probe von mindestens drei verschiedenen Spulen ab und überprüfen Sie die Kernfarbe, Dichte und Gleichmäßigkeit.
4. Fordern Sie für jeden Produktionslauf ein Chargenprotokoll über die Dosierung von Flammschutzadditiven an.
5. Senden Sie Proben mit unterschiedlichem Produktionsdatum zur Verifizierungsprüfung an ein unabhängiges Labor.

Ein Zertifikat ist eine Momentaufnahme eines Tests an einem Panelsatz. Die Einheitlichkeit von Charge zu Charge ist eine Eigenschaft der Produktionsausrüstung, nicht des Zertifikats. Wenn ein Lieferant keine kontrollierte Dosierung, Temperaturprotokollierung und Inline-Qualitätsprüfungen vorweisen kann, ist das A2-Label nicht vertrauenswürdig.

Integrierte Produktionslinie für A2-Spulen und Verbundplatten Diese Produktionslinie kombiniert Mineralkern, Klebstoff und Metallhäute in einem kontinuierlichen Prozess und unterstützt so die präzise Kontrolle, die für die Qualitätszertifizierung erforderlich ist. Es ist eine wichtige Investition für Hersteller, die mit zuverlässiger Chargengleichheit in den A2-Markt einsteigen. Produkt anzeigen →

Für Plattenhersteller, die den Einstieg in den A2-Markt planen, ist die A2-Spulenproduktionslinie die wichtigste Investition, da sie den Mineralkern, den Klebstoff und die Aluminiumhäute in einem kontinuierlichen Prozess mit der Präzision integriert, die für die Qualitätszertifizierung erforderlich ist.

Anpassung der Produktionslinie an die angestrebte Brandschutzklasse

Sobald die erforderliche Qualität bestätigt ist, stellt sich als nächstes die Frage, ob der Plattenhersteller eine Linie mit einer einzigen Qualität oder eine flexible Linie benötigt. Die Produktion von A2-Spulen läuft mit stabiler Geschwindigkeit und einem Mineralkern, der eine präzise Spannungskontrolle erfordert. Die B1-Produktion läuft mit einem anderen Temperaturprofil ab, da flammhemmendes Polyethylen einen anderen Schmelzfluss hat. Eine Linie, die angeblich beide Qualitäten produziert, sollte für jede Konfiguration separat validiert werden.

Produktionslinie für Metallverbundplatten der Güteklasse A2/B1 Diese flexible Linie wechselt mithilfe einer mobilen Plattform zwischen extrudierten PE/B1-Kernen und anorganischen A2-Kernen, sodass eine Maschine sowohl Hochhaus- als auch Flachhausmärkte bedienen kann. Es ermöglicht eine schnelle Umstellung und reduziert den Kapitalbedarf für Hersteller, die mehrere Brandschutzklassen anstreben. Produkt anzeigen →

Die A2/B1-Zweiwegelinie bietet einem Hersteller die Flexibilität, das Kernmaterial und die Ausgabesorte zu ändern, ohne eine separate Maschine kaufen zu müssen. Dies ist nützlich für Panelhersteller, die sowohl Hochhaus- als auch Flachhausmärkte bedienen. Die Leitfaden zur Auswahl einer Hochleistungs-Metallverbundplatten-Produktionslinie behandelt Jahresproduktion, Umrüstzeit und Kernmaterialhandhabung detaillierter.

Feuerbeständigkeit beginnt im Kern und endet an der Produktionslinie

Die Feuerbeständigkeit von Aluminium-Verbundplatten ist eine messbare, standardisierte Eigenschaft, die bei der Kernformulierung beginnt und bei der Disziplin der Produktionslinie endet. A2 ist die einzige Güteklasse, die praktisch als nicht brennbar bezeichnet werden kann. B1 ist ein ernstes, aber begrenztes Sicherheitsniveau. Standard-PE-Platten sollten nicht verwendet werden, wenn Evakuierung oder vertikale Flammenausbreitung ein Problem darstellen.

Käufer, die den Testbericht überprüfen, den Grenzsauerstoffindex und die Wärmefreisetzungsrate vergleichen und die Produktionslinie prüfen, werden bei der nächsten Inspektion vor Ort nicht überrascht sein. Wenn die Paneele am LKW die gleiche Güteklasse aufweisen wie im Zertifikat, entspricht das Risikoprofil des Gebäudes genau dem, was der Architekt beabsichtigt hat.
