ACP-Blatt-Leitfaden: Struktur, Brandschutz, Checkliste für Herstellung und Kauf

Zwei Angebote für dasselbe Fassadenpaket können dreißig Prozent voneinander entfernt sein, während auf beiden Spezifikationsblättern ACP steht. Der Spalt verbirgt sich normalerweise in der Mitte der Platte: Eine Platte trägt einen Polyethylenkern, die andere einen mineralischen Brandschutzkern, und diese einzelne Schicht entscheidet über die Brandschutzklassifizierung, die Preisspanne und die Gebäude, in denen das Material legal installiert werden darf. Ein ACP-Blech, kurz für Aluminium Composite Panel Sheet, ist ein Sandwich aus zwei dünnen Aluminiumhäuten, die mit einem Kern verbunden sind. Gut spezifiziert bietet es Ebenheit, Steifigkeit und geringes Gewicht in einem Material; Bei schlechter Spezifizierung entsteht ein Compliance- und Haftungsproblem.

Woraus ein ACP-Blatt besteht

Jedes ACP-Blatt folgt der gleichen Konstruktionslogik. Zwei Aluminiumhäute, normalerweise 0,3 bis 0,5 mm dick und aus Legierungen der Serie 1xxx oder 3xxx gewalzt, umfassen einen Kern aus Polyethylen (PE), einer mit Mineralien gefüllten feuerhemmenden Verbindung (FR) oder einen dichten Mineralkern der Güteklasse A2. Gesamtstärken von 3, 4, 5 und 6 mm decken die meisten Projekte ab, und 4 mm ist die Standardstärke für Außenwände. Standard-Coilbreiten von 1.220 bis 1.575 mm werden zu Plattenbreiten im gleichen Bereich, und da die Produktion kontinuierlich vom Coil läuft, sind Schnittlängen von 4 bis 6 Metern eher Routine als Sonderbestellungen.

Der Abgang lebt von der Schale. Polyesterfarbe eignet sich für Innenverkleidungen, während eine PVDF-Deckschicht von etwa 25 bis 30 Mikrometern über einer Grundierung das akzeptierte Außensystem ist, da sie Farbe und Glanz vor UV-Strahlung schützt. Der Sandwich-Effekt erklärt die Mechanik: Die Trennung zweier dünner Häute mit einem leichten Kern vervielfacht die Biegesteifigkeit, sodass sich ein 4-mm-Blech wie eine weitaus schwerere Platte verhält und dabei etwa 6 bis 8 kg pro Quadratmeter wiegt. Dieselbe Struktur ermöglicht die Signaturherstellungsmethode, bei der eine in die Rückwand gefräste V-Nut das Zusammenfalten der Platte in Crisp-Tabletts und Eckkassetten ermöglicht.

Brandschutzklassen: Die Grenze zwischen PE-, FR- und A2-Kernen

Der Kern ist die Trennlinie in dieser Branche. PE-Kernplatten sind billig, leicht zu falten und für Beschilderungen und Innenräume völlig legitim, aber sie brennen und tropfen, und viele Länder beschränken oder verbieten sie inzwischen an Fassaden ab einer bestimmten Höhe. Mit Mineralien gefüllte FR-Kerne erreichen in der Regel Klasse B gemäß EN 13501-1, während dichte Mineralkerne A2-s1,d0 erreichen, den Grad, den die meisten Hochhausvorschriften erwarten. In Nordamerika spielen die Flammenausbreitungs- und Rauchentwicklungsindizes nach ASTM E84 die entsprechende Rolle. Lesen Sie die auf einem Prüfzertifikat aufgedruckte Klassifizierung und nicht das Marketingwort „feuerfest“, bevor ein Paneel in eine Fassadenspezifikation aufgenommen wird.

Das Radardiagramm fasst die Kompromisse in einer Ansicht zusammen und verwendet dabei Bewertungen, die typische Branchenerfahrungen widerspiegeln, und nicht einzelne Laborwerte. Das PE-Profil erklärt, warum sich das Material immer noch verkauft: Es ist kostengünstig, lässt sich leicht falten und bleibt flach, aber Brandschutz und Code-Akzeptanz stehen im Vordergrund. Das FR-Profil ist der ausgewogene Mittelweg, bei dem ein moderater Kostenaufschlag gegen ein Klasse-B-Rating eingetauscht wird, das die meisten mittelhohen Arbeiten ermöglicht. Das A2-Profil reicht in puncto Brandschutz und Code-Akzeptanz bis zum Äußersten, genau das, was Hochhausspezifikationen verlangen, während seine Formbarkeits- und Kostenwerte den Preis dieser Einhaltung zeigen. Mineralkerne lassen sich schwerer verlegen und falten, und die ihnen zugrunde liegende strengere Prozesskontrolle erhöht die Kosten.

Die Produktion aller drei Qualitäten auf einer Fläche erfordert eine Linie, die Kernformulierungen und Bindungsparameter ohne Rätselraten ändern kann:

Zweiwege-Produktionslinie für Metallverbundplatten A2/B1 Eine Dual-Purpose-Linie, die auf einer Grundfläche zwischen der Produktion von feuerfesten PE/B1- und Klasse-A-Kernen umschaltet, was der vorangegangenen Diskussion über Linien entspricht, die Kernformulierungen und Bindungsparameter ohne Rätselraten ändern. Produkt anzeigen →

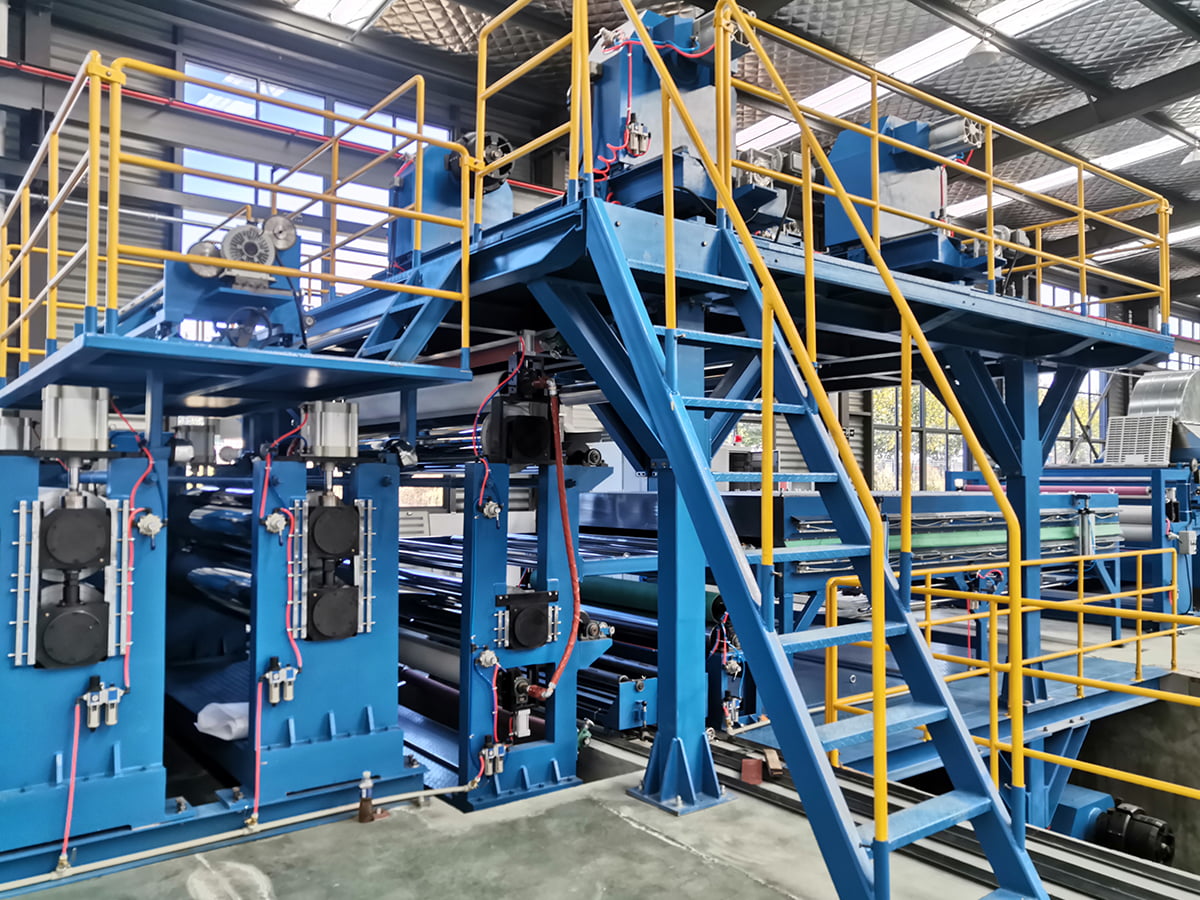

Wie ein ACP-Blatt auf einer kontinuierlichen Linie hergestellt wird

Nahezu alle hochwertigen ACP-Bleche kommen aus einer kontinuierlichen Coil-to-Panel-Linie, und jeder Schritt hinterlässt einen Fingerabdruck auf dem fertigen Panel. Obere und untere Aluminiumspulen werden abgewickelt und gespleißt, um eine unterbrechungsfreie Zufuhr zu gewährleisten. Durch eine Reinigung und chemische Vorbehandlung wird die Oberfläche so vorbereitet, dass Farbe und Kleber haften können. Coils, die nicht vorlackiert gekauft werden, durchlaufen Grundierungs- und Decklackstationen mit Aushärtungsöfen. Der Kern, egal ob extrudiertes PE oder gelieferte Mineralfolie, wird mit einer Thermoklebefolie überzogen, erhitzt, bis die Folie aktiviert wird, und in einer Andruckwalzeneinheit gegen beide Häute gedrückt. Abkühlen, Kantenbeschneiden und Ablängen schließen den Lauf ab.

Die Temperaturkontrolle entlang dieser Sequenz trennt ein Panel, das jahrzehntelang verklebt bleibt, von einem Panel, das innerhalb eines Jahres delaminiert.

Das Liniendiagramm zeigt ein repräsentatives Wärmeprofil vom Spuleneintritt bis zum Plattenaustritt, wobei die Werte als typische Sollwerte und nicht als feste Rezepte angegeben sind. Der sanfte Aufstieg durch Abwickeln, Reinigen und Trocknen entfernt Feuchtigkeit, ohne das Aluminium zu erschüttern. Die Aushärtezone erreicht ihren Höhepunkt bei etwa 225, da die Lackchemie für Haftung und Witterungsbeständigkeit eine vollständige Vernetzung erfordert. In der Laminierzone, dem Fenster, in dem der Klebefilm aktiviert wird und in die Mikrotextur der Häute fließt, pendeln sich die Temperaturen dann auf etwa 200 °C ein. Die Nip-Stufe hält die Hitze unter Druck, sodass sich die Klebelinie gleichmäßig bildet, und der letzte Tropfen in Richtung Umgebung fixiert die Verbindung vor dem Schneiden, weshalb sich die Disziplin der Kühlung direkt in den Ergebnissen des Schältests zeigt.

Linien für nicht brennbare Produkte folgen demselben Grundgerüst mit engeren Prozessfenstern:

A2-Coil-Produktionslinie / A2 ACP-Verbundlinie Eine spezielle Linie für nicht brennbare A2-Produktion, die dem gleichen beschriebenen kontinuierlichen Coil-to-Panel-Prozess folgt, jedoch mit engeren Prozessfenstern, was sie für Anlagen relevant macht, die eine feuerbeständige Panelqualität anstreben. Produkt anzeigen →

Qualitätsmaßstäbe und Toleranzen, die Sie vor dem Kauf überprüfen sollten

Die meisten Qualitätsstreitigkeiten gehen auf eine Handvoll messbarer Eigenschaften zurück. Schreiben Sie sie daher in den Vertrag. Überprüfen Sie die Hautdicke mit einem Mikrometer, denn eine 0,4-mm-Haut, die als 0,5-mm-Haut verkauft wird, ist die gebräuchlichste Methode, um den Rand zu verbergen. Überprüfen Sie den gesamten Beschichtungsaufbau mit einem Messgerät und erwarten Sie PVDF-Systeme mit einer Dicke von 25 Mikrometern oder mehr. Fragen Sie nach Schälfestigkeitswerten, die für Qualitätsplatten üblicherweise mit 4 N/mm oder höher angegeben werden, und nach Biegegrenzen, die über eine Spannweite von zwei Metern gemessen werden. Das Gewicht ist die günstigste Prüfung von allen, da ein Blatt, das im Vergleich zu seiner Nennkonstruktion untergewichtig ist, darauf hindeutet, dass der Kern oder die Häute dünn sind.

Das Säulendiagramm vergleicht typische Gewichte pro Quadratmeter für Materialien, die um die gleichen Verkleidungsbudgets konkurrieren. Mit etwa 7 kg/m2 unterschreitet eine standardmäßige 4-mm-ACP-Platte 3-mm-Massivaluminium und sorgt gleichzeitig für eine flachere Oberfläche. Faserzement und Stahlblech tragen 30 bis 70 Prozent mehr Gewicht, was sich durch Strukturrahmen, Transportkosten und Installationsstunden vervielfacht. Der Vorteil vergrößert sich mit der Gebäudehöhe, denn jedes eingesparte Kilogramm an der Fassade reduziert die Belastung von Konsolen und Unterkonstruktion. Die Zahlen beziehen sich auf gängige kommerzielle Konstruktionen, und ein schwereres ACP mit 0,5-mm-Haut und einem dichten A2-Kern klettert auf 8 kg/m2, führt aber immer noch die Gruppe an. Behandeln Sie das Gewicht als Screening-Prüfung und überprüfen Sie dann die Haut- und Beschichtungsdicke mit Instrumenten.

Auswahl der Produktionslinie hinter dem Blech

Wenn Sie Panels kaufen, ist die Zeile dahinter genauso wichtig wie das Datenblatt; Wenn Sie Platten herstellen, ist die Linie das Geschäft. Kontinuierliche Linien verbinden Häute und Kern unter kontrollierter Hitze und konstantem Anpressdruck, weshalb ihre Platten eine engere Ebenheit und eine geringere Streuung der Schälfestigkeit aufweisen als die Chargenproduktion. Zwei-Wege-Linien beschichten und verbinden beide Häute in einem Durchgang, was die Handhabung vereinfacht und die Symmetrie verbessert, während Einweg-Layouts den Durchsatz gegen niedrigere Einstiegskosten eintauschen. Die Möglichkeit, auf einer Linie zwischen PE-, B1- und A2-Kernchemikalien zu wechseln, entscheidet darüber, wie breit die Produktpalette einer Anlage sein kann.

Kontinuierliche Verklebung versus Batch-Verklebung

Batch-Klebepressen kosten weniger und eignen sich für kleine Auflagen, aber jede Pause führt wieder zu Temperatur- und Druckschwankungen an der Klebelinie. Kontinuierliche Linien erfordern höhere Vorabinvestitionen und belohnen Anlagen, die lange Kampagnen mit Standardbreiten durchführen. Wenn Sie einen Lieferanten bewerten, fragen Sie, aus welcher Produktionslinie ein angebotenes Panel stammt, und fordern Sie dann Ebenheits- und Schäldaten von derselben Produktionslinie an.

Auch die vorgelagerte Ausrüstung ist wichtig, denn Vorbehandlung und Beschichtungsqualität entscheiden über Haftung und Farblebensdauer; Eine Linie ist nur so gut wie ihre sauberste Stufe. Eine umfassendere Übersicht über die beteiligten Gerätekategorien finden Sie in dieser Übersicht über die Produktionslinie für Metallverbundplatten Reichweite und für einen strukturierten Entscheidungsweg der Leitfaden auf Sie entscheiden sich für eine Hochleistungs-Produktionslinie für Metallverbundplatten behandelt Durchsatz, Steuerungssysteme und Servicebedingungen im Detail.

Betriebe, die sowohl dekorative als auch feuerbeständige Segmente bedienen, verfügen oft über eine eigene flexible Linie für die FR-Produktion:

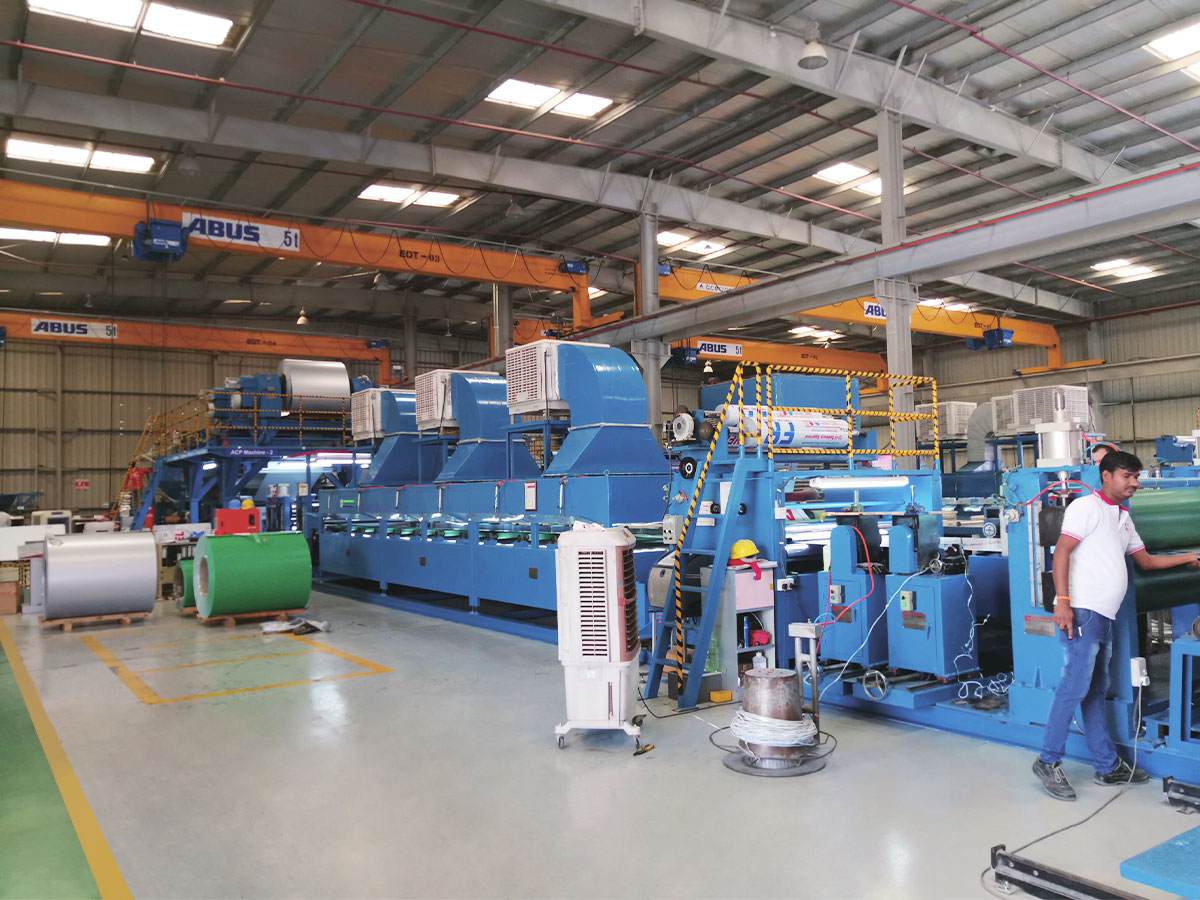

PE/B1-FR ACP-Verbundlinie Eine flexible thermische Laminierlinie zur Herstellung von PE- und B1-Brennschutz-Aluminium-Verbundplatten mit SPS-Steuerung und wählbarer Walzenlaminierung, die die im Folgenden beschriebenen dekorativen und feuerbeständigen Segmente bedient. Produkt anzeigen →

Wo ACP-Blätter ihren Lebensunterhalt verdienen

Die AKP-Staaten dominieren vier große Bereiche. Gebäudeverkleidungen, einschließlich Regenschutz, Untersichten und Säulenabdeckungen, sind die größten und anspruchsvollsten, da sowohl Brandschutzbestimmungen als auch Witterungsgarantien gelten. Für Beschilderungen und Wegweiser werden dünne PE-Kernplatten verwendet, bei denen Formbarkeit und Druckqualität wichtiger sind als die Brandschutzklasse. Bei der Innenausstattung, von der Wandverkleidung bis zur Decke, wird Wert auf Ebenheit und Oberflächenvielfalt gelegt, während Transportaufbauten und Industriegehäuse den Gewichtsvorteil ausnutzen.

Das Balkendiagramm zeigt eine ungefähre Aufteilung des Verbrauchs auf diese Bereiche, basierend auf allgemeinen Branchenmustern und nicht auf einer geprüften Umfrage. Den mit Abstand größten Anteil nimmt die Fassadenverkleidung ein, in diesem Segment haben auch Zertifizierungen und Beschichtungsgarantien eine echte wirtschaftliche Bedeutung. Die Beschilderung bleibt eine stabile Volumenbasis, da dünne PE-Kernfolien schnell transportiert und gedruckt werden können. Innenarbeiten wachsen mit den Renovierungszyklen und verwenden dieselben Oberflächenpaletten wie Außenprojekte. Die Transport- und Industrienachfrage ist zwar volumenmäßig kleiner, zahlt aber oft Aufschläge für enge Toleranzen, weshalb flexible Linien, die zwischen den Qualitäten wechseln können, tendenziell die Nase vorn haben, wenn alle vier Segmente nebeneinander bestehen.

Wichtige Erkenntnisse

Das Wesentliche passt auf eine Liste:

1. Lesen Sie zuerst den Kern: PE, FR oder A2 entscheiden sowohl über den Preis als auch darüber, wo die Platte installiert werden darf.
2. Überprüfen Sie die Hautdicke, den Beschichtungsaufbau und die Schälfestigkeit mit Instrumenten, nicht mit Broschüren.
3. Bevorzugen Sie Platten aus kontinuierlichen Linien mit dokumentierten Ebenheits- und Schäldaten.
4. Passen Sie den Kern an die Anwendung an: Innenräume vertragen PE, Hochhausfassaden erfordern A2.
5. Für Hersteller führt die Flexibilität über Kernqualitäten hinweg dazu, dass aus einer Produktionsanlage mehrere Produktmärkte entstehen.

Unabhängig davon, ob Sie Platten spezifizieren oder sie produzieren, gilt die gleiche Logik: Der Kern definiert das Produkt und der Prozess hinter der Platte definiert die Qualität, die Sie nachweisen können.
